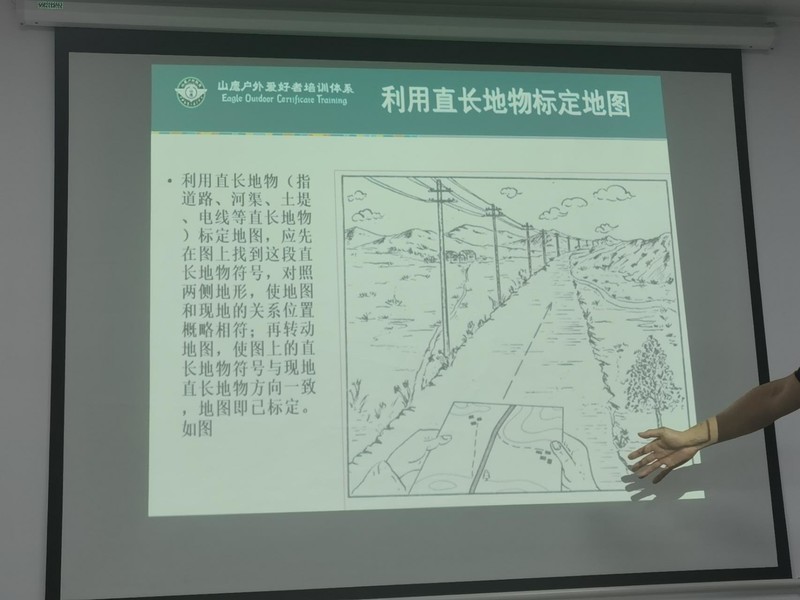

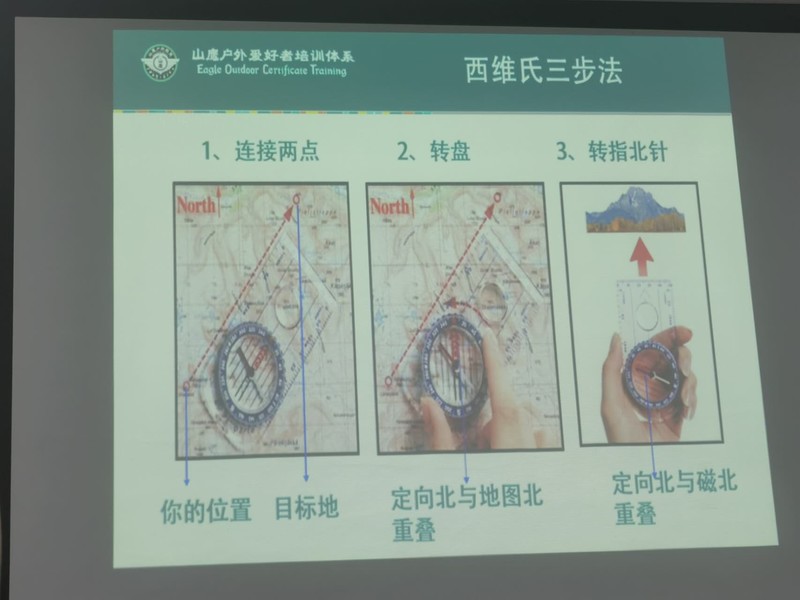

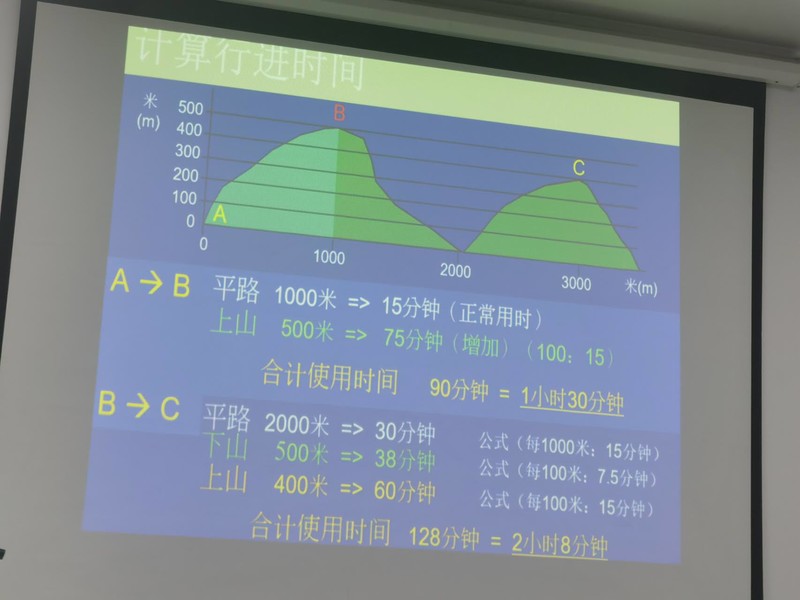

# **地形图与指北针使用学习报告** ## **一、地形图的基本知识** ### **1. 什么是地形图？** 地形图是一种详细表示地表自然和人文地理要素的地图，包含等高线、水系、道路、建筑物等信息，广泛应用于军事、户外探险、测绘等领域。 ### **2. 地形图的主要要素** | **要素** | **说明** | |----------|----------| | **比例尺** | 表示地图与实际距离的比例（如1:50,000，即1cm=500m） | | **等高线** | 表示地形高低，线越密坡度越陡 | | **图例** | 解释地图上的符号（如河流、公路、建筑物等） | | **坐标网格** | 用于精确定位（UTM、经纬度等） | | **指北针标志** | 指示地图的正北方向 | ### **3. 如何阅读等高线？** - **等高线间距**：相邻两条线的高度差（如20米）。 - **地形判断**： - **山峰**：闭合圆圈，中心最高。 - **山谷**：U形或V形开口朝高处。 - **山脊**：等高线凸向低处。 - **陡崖**：等高线重合或极度密集。 --- ## **二、指北针的使用方法** ### **1. 指北针的基本结构** | **部件** | **功能** | |----------|----------| | **磁针** | 红色端指向磁北（与正北有磁偏角） | | **刻度盘** | 0°~360°，用于测量方位角 | | **方向箭头** | 指示前进方向 | | **透明基板** | 用于对齐地图和测量距离 | ### **2. 基本使用方法** #### **（1）确定方向（单兵导航）** 1. 水平持握指北针，确保磁针自由转动。 2. 旋转刻度盘，使方向箭头与目标方向一致。 3. 读取磁针所指的方位角（如45°）。 #### **（2）结合地形图定位** 1. **地图定向**： - 将指北针的基板边缘对齐地图的南北网格线。 - 旋转地图，使磁针与指北针的北向一致（考虑磁偏角）。 2. **测量方位角**： - 在地图上连接当前位置与目标点。 - 将指北针基板边缘对齐连线，读取方位角。 3. **实地导航**： - 按照测得的方位角前进，结合地标修正路线。 #### **（3）三线交汇定位法（适用于迷路时）** 1. 选择两个明显的地标（如山峰、河流拐角）。 2. 分别测量它们的方位角。 3. 在地图上反向延长两条线，交点即为当前位置。 --- ## **三、地形图与指北针的配合使用** ### **1. 路线规划** 1. 在地图上标记起点和终点。 2. 测量关键点的方位角和距离。 3. 预估行进时间（结合坡度、距离）。 ### **2. 实地导航** 1. 使用指北针保持方向。 2. 对照地形特征（如河流、山脊）修正路线。 3. 定期检查坐标，防止偏离。 ### **3. 夜间或恶劣天气导航** - 依赖指北针和步测（计算步数估算距离）。 - 使用显著地标（如独立树、岩石）作为参照。 --- ## **四、常见错误及注意事项** ### **1. 常见错误** - **忽略磁偏角**：磁北与真北存在偏差（需根据地图说明调整）。 - **地图未对齐**：导致方位测量错误。 - **过度依赖GPS**：电子设备可能失灵，需掌握传统导航技能。 ### **2. 注意事项** - **保持指北针水平**：避免磁针卡住。 - **远离金干扰**：手机、钥匙等会影响磁针精度。 - **定期练习**：熟练才能快速反应。 --- ## **五、总结** 地形图和指北针是野外导航的核心工具，掌握其使用方法能有效提升户外安全性。关键要点包括： 1. **读懂等高线**，判断地形。 2. **正确使用指北针**测量方位。 3. **地图与实地结合**，定期校验位置。 4. **避免常见错误**，如忽视磁偏角。 **建议**：在安全环境中模拟训练（如公园、山区），逐步提升实战能力。 **（报告完）** 报告人：杨华 2025.4.27
